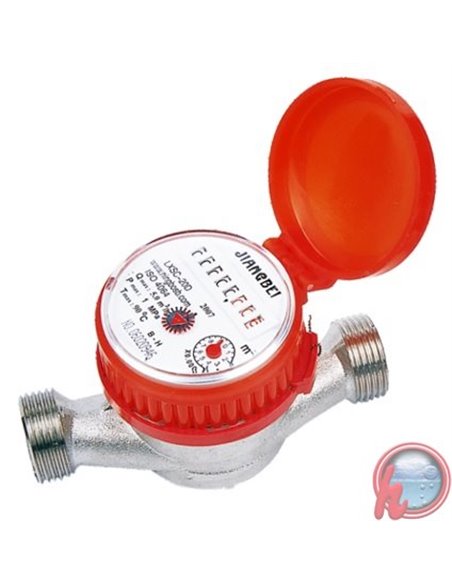

Caudalimetro medidor de agua fria o caliente 3/4" 3 m3/h 90°c LXSCR-13D

caudalimetro-medidor-de-agua-fri

Click aqui para descargar informacion tecnica del producto

Aplicación:

Medición del volumen de agua potable fría y caliente que circula por la cañería.

Especificaciones:

De tipo seco, pequeño, liviano, accionado por magnetismo, registro de rotación libre, indicación de fácil lectura, etc.

Condiciones de funcionamiento:

Temperatura de agua: ≤40⁰C para agua fría; ≤90⁰C para agua caliente; Presión de agua: ≤1Mpa.

Error máximo admitido:

1: En la zona mínima desde Qmin inclusive hasta el máximo, excluyendo Qt, es ±5%

2: En la zona máxima desde Qt inclusive hasta el máximo, incluyendo Qs, es: Para agua fría ±2%, para agua caliente ±3%

Dimensiones y Peso:

Tamaño	Largo (L)	Ancho (B)	Alto (H)	Conexión	Peso
mm				D	kg
13	110	80	88	G3/4"	0.5

$C:\Users\fvelasco\Desktop\1.bmp$

Instalación y aplicación:

1: Elegir un medidor de agua correspondiente con el volumen del flujo de agua

2: Evitar colocar el medidor en luz directa del sol, lugares con posible congelamiento o inundaciones. El medido además debe ser colocado en un lugar de fácil lectura.

3: Antes de la instalación, se deberá limpiar el caño para desechar piedras, arena u otro tipo de elemento que afecte el funcionamiento del medidor.

4: Para que el registro del medidor sea correcto, el flujo del agua debe ser en la dirección mostrada en el cuerpo del medidor y los indicadores deben apuntar hacia arriba.

5: El medidor de agua no debe ser conectado al caño de agua directamente. Se deberán instalar válvulas a ambos lados del medidor.

6: El medidor de agua puede continuar operando cuando el agua es cortada debido a la posible inestabilidad de la presión del agua u otras razones.

$C:\Users\fvelasco\Desktop\4.png$
