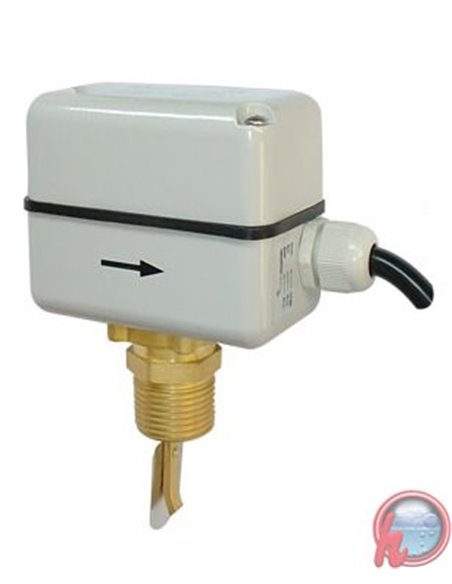

Flow Switch 1" LK01-A ALRE para tuberia de 1 a 8"

flow switch lk01-a alre para tub

Click aqui para descargar informacion tecnica del producto

CARACTERÍSTICAS
L Adecuado para tuberías de 3/4 "a 8"
L Aplicable para enfriar / calentar el sistema de agua
L Carcasa y cubierta de aleación de aluminio fundido a presión
L junta de rosca macho 1" o 3/4" ; Fácil montaje
L Componentes confiables y duraderos tales como latón forjado, bronce de estaño, acero inoxidable y plástico de alta resistencia ignífugo.
L Diseño hermético

INSTALACIÓN
L Montaje en tuberías de retorno
L Montaje en tubos horizontales
L Mantenga una cierta distancia de las fuentes de turbulencias (codos, válvulas, bombas, etc.) para garantizar un flujo de trabajo constante. La distancia mínima recomendada es igual a 5 veces el diámetro de la tubería

AJUSTE DE LA TASA DE FLUJO
El dispositivo de ajuste de flujo se hace mediante el tornillo de ajuste y el resorte. Apriete completamente el tornillo para obtener un ajuste de caudal mínimo, afloje completamente el tornillo para tener el ajuste de caudal máximo. La siguiente tabla muestra los valores para la limitación de los ajustes de caudal en relación con el diámetro de la tubería y la longitud de la cuchilla. El LK01A se suministra de fábrica con el tornillo de ajuste completamente apretado (ajuste mínimo).

MODELO	Diametro (pulgadas)	CONNECTION THREAD	Largo de la cuchilla (mm)	FLOW RATE WITH MINIMUM SETTING (m³/h)		FLOW RATE WITH MAXIMUM SETTING (m³/h)
MODELO	Diametro (pulgadas)	CONNECTION THREAD	Largo de la cuchilla (mm)	SWITCH ACTION	SWITCH RETURN	SWITCH ACTION	SWITCH RETURN
LK01A-20	3/4″	R3/4	29	1	0.3	2.0	1.5
LK01A	1″	R1	34	1.3	0.8	2.0	1.6
	11/4″		34	1.5	1.0	2.6	2.0
	11/2″		57	1.9	1.3	3.3	2.6
	2″		57	3.2	2.2	6.6	6.1
	21/2″		88	4.2	3.2	8.0	7.0
	3″		88	6.3	4.7	12.0	11.0
	4″		88	8.5	6.0	18.0	17.0
	5″		167	13.1	9.0	27.0	25.0
	6″		167	17.2	12.0	33.0	31.0
	8″		167	47	39.0	94.0	91.0
