DESCRIPCIÓN:

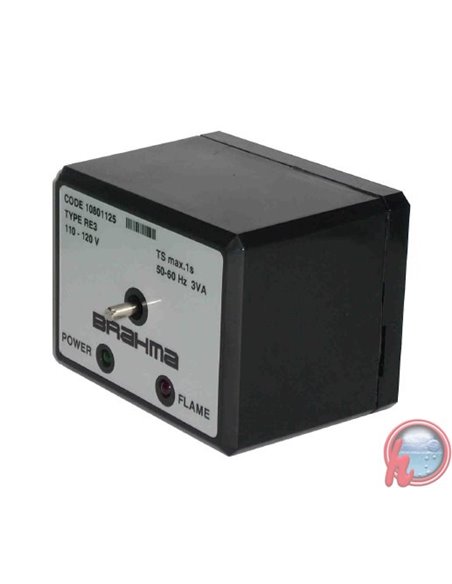

El control RE3 es adecuado para verificar la presencia de llama en los quemadores de gas. De hecho, puede usar un fototubo UV o un electrodo para explotar el efecto de rectificación de la llama (ionización).
CARACTERISTICAS
- Detecta con electrodo y con UV1
- Detección unicamente
- Salida con 2 relés SPDT c/u (contacto seco)
- de acuerdo con EN 60730;
- vida útil de servicio eléctrico a máx. carga declarada >250,000 operaciones;
- instalación compacta y fácil;
- toma de conexión con tornillos o terminales rápidas (tipos A, B, N y T);
- señalización con LED de diferentes colores: verde (ENCENDIDO) y rojo (LLAMA).
PRINCIPALES APLICACIONES
El detector de llama RE3 se utiliza principalmente para aplicaciones industriales y para la instalación de sistemas de encendido y control semiautomaticos, cuando es necesario controlar simultáneamente y secuencialmente varios quemadores.
La presencia de LED para señalar la operación también permite el uso de control RE3 simplemente como detector de llama.
OPERACIÓN
El suministro se indica mediante el encendido del color verde LED (POWER) instalado en la parte frontal del gabinete de plástico. UN
segundo LED, de color rojo, colocado al lado del primero,se enciende cuando ha ocurrido la detección de llama. Este evento
corresponde a la activación del contacto independiente disponible en salida.
