DESCRIPCIÓN

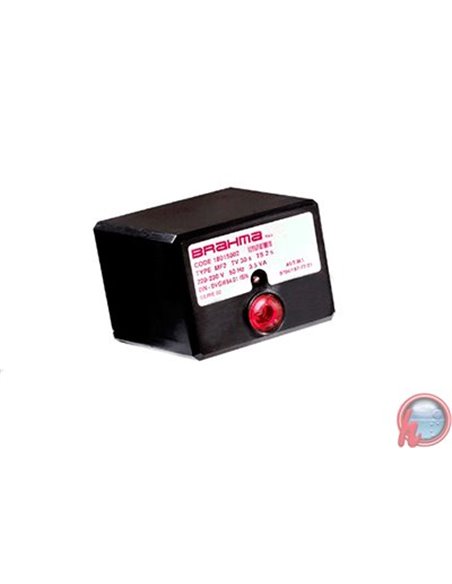

La caja de control MF2 es adecuada para quemadores de gas oil, para aplicaciones civiles e industriales, con dos Niveles de llama. Este control puede alternativamente emplear como
Sensor de llama de detección tanto un electrodo de ionización y un fotoresistor UV
CARACTERISTICAS:
DATOS TÉCNICOS:
Tensión de alimentación: 220V (-15% + 10%)
50 Hz (± 5%)
A petición: 110V
Rango de temperatura de funcionamiento: -10 ° C + 60 ° C
Grado de protección: IP40
Consumo de energía de arranque: 9 VA
Consumo de energía en funcionamiento: 3,5 VA
Clasificación de contacto I max
- motor del quemador: 4 A
- válvulas (EV1, EV2): 2 A
- transformador de encendido: 2 A
- alarma: 1 A
- reguladores (T, PA, PG): 6 A
Ciclos:
- tiempo de pre-purga (TV): 30 s
- tiempo de seguridad (TS): 3 s
- tiempo de abandono en caso de fallo de la llama: <1 s
- retardo entre EV1 - EV2: 30 s
- tiempo de postpurge: 5 s
Control de llama
- corriente de ionización mínima: 0,5 mA
- corriente de ionización recomendada: 7 mA
- resistencia mínima de aislamiento del cable y
Detector de llamacos con motor
CONEXIÓN
En cuanto al sistema de interconexión de este control, Se pueden emplear bases de conexión NE o D y E.
El zócalo NE se diferencia de los zócalos D y E por sus dimensiones y el mayor número de terminales que conectan neutro y tierra.
