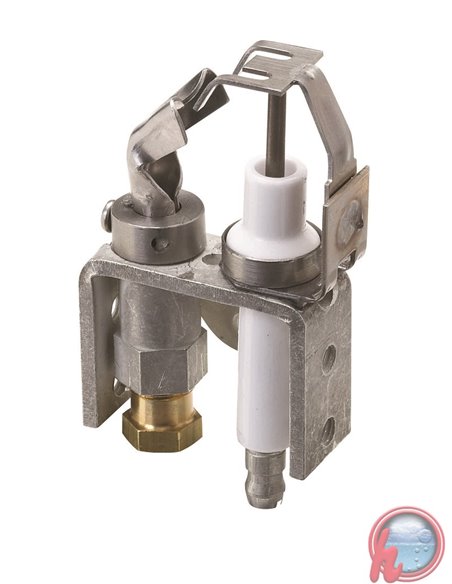

Piloto Universal de quemador Q345U
APLICACIONES
Este piloto solo reemplaza a los quemadores con piloto intermitente y caperuza estilo estándar de una sola varilla de Honeywell que no tienen cable de encendido integral ni cable detector. No reemplaza a los quemadores piloto estilo mariposa, a los quemadores piloto que tienen cable de encendido integral ni a los quemadores con piloto permanente.
• Para los quemadores con piloto intermitente estilo mariposa, consulte la información relacionada con la pieza Q348U.
• Para los quemadores con piloto intermitente, caperuza estilo estándar y cable de encendido integral, consulte la información relacionada con la pieza Q3451U.
• Para las aplicaciones de pilotos permanentes con quemadores piloto y caperuza estilo estándar, consulte la información relacionada con la pieza Q314U.
Las especificaciones que se indican aquí no incluyen las tolerancias de fabricación normales. Por lo tanto, es posible que esta unidad no coincida con las especificaciones mencionadas. Este producto se prueba y calibra en condiciones muy controladas; si las condiciones no son las mismas, es posible que haya algunas diferencias de poca importancia en el funcionamiento.
Ajuste de llama del piloto.
La llama del piloto debe cubrir de 3/8 a 1/2 in (de 10 a 13 mm) de la punta del sensor del encendedor.
A Apague el sistema.
B Desconecte el conductor a la terminal de la válvula principal del regulador de gas.
C Encienda el piloto; para hacerlo, fije el termostato a una temperatura por encima de la temperatura ambiente de forma tal que se libere calor para el encendido.
D Saque el tornillo cobertor de ajuste del piloto del regulador de gas.
E Gire el tornillo interno de ajuste del piloto en el sentido horario para disminuir la llama o en sentido antihorario para aumentar la llama del piloto.
F Vuelva a colocar el tornillo cobertor de ajuste del piloto y apriételo firmemente después de terminar el ajuste para asegurar el funcionamiento adecuado.
NOTA: Si la llama del piloto es muy pequeña y no puede aumentarla, es posible que necesite una boquilla más grande. Verifique los requisitos de aplicación. Si la llama del piloto es muy grande y no puede disminuirla, es posible que necesite una boquilla más pequeña. Verifique los requisitos de aplicación.
