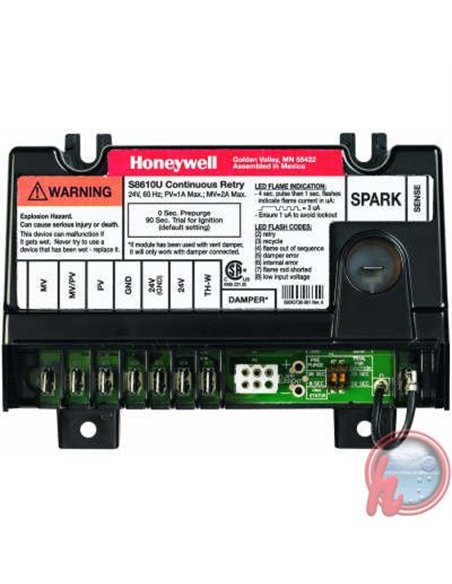

Módulo Universal de Piloto Intermitente S8610U Honeywell

 Click aqui para descargar informacion tecnica del producto

Módulo Universal de Piloto Intermitente S8610U

APLICACIONES: El Módulo Universal de Piloto Intermitente está previsto para proporcionar reemplazo fácil en el campo de una variedad amplia de módulos de ignición con piloto intermitente fabricados por Honeywell, Robertshaw, Johnson y otros. El módulo S8610U proporciona secuencia de ignición, monitereo de flama y cierre de seguridad para caloríferos centrales con piloto intermitente, calderas residenciales y otros tipos de aparatos de calefacción.

CARACTERÍSTICAS
• Proporciona una capacidad de corriente hasta 1.0A piloto y válvula principal.
• El sistema usa el principio de rectificación para la detección de flama.
• Para usar con ignitor y sensor separados o combinación ignitor-sensor. Se recomienda el ignitorsensor Q345, Q362, Q373 o Q381 como combinación ignitor-sensor ; El Q179C con ignitor y sensor montados en un soporte, o el Sensor Q354 con Q345, Q348, Q362, Q373 o se recomienda el ignitor-sensor Q381 como ignitor y sensor separados.
• Los dispositivos de Q3450/Q3480 conecta directamente en el control del sistema.
• Se puede usar con gas natural o de propano líquido; proporciona 100% cierre total cuando falla la ignición. Espera seis minutos nominales siguiendo cierre, entonces re-inicia la secuencia de ignición del piloto. El ciclo intento-cierre-espera de ignición se repite hasta que se enciende la flama de piloto o termine la señal de requerir calentamiento.
• Reemplaza varios módulos de Honeywell y de los competidores.
• Salida de chispazo de descarga capacitiva.
• El margen de temperatura es -40°F a +175°F (-40°C a +79°C) cuando se usa con 1.0A o menos válvula principal -40°F a +165°F (-40°C a +74°C) cuando se usa con 1.0A a 2.0A válvula principal.

El S8610U Reemplaza estos Módulos de Ignición.

CAMSTAT
IPI-24-00

FENWAL
05-203025-005 - 05-203026-005

HONEYWELL
S86H1089 - S86H1097 - S86H1105 - S86H1121 - S86H1147 - S86A1001 - S86A1019 - S86A1027 - S86A1035 - S86B1009 - S86B1017 - S86B1025 - S86C1007 - S86C1015 - S86C1031 - S8600F1034 - S8600F1042 -S8600H1006 - S8600H1022 - S8600H1048 - S8600H1055 - S8600A1001 - S8600B1009 - S8600C1015 - S8600F1000 - S86C1049 - S86C1056 - S86D1005 - S86D1021 - S86E1002 - S86E1010 - S8600H1089 - S8600H1105 - S8600M1005 - S8600M1013 - S8610A1009 - S8610B1007 - S86E1028 - S86E1036 - S86E1044 - S86E1051 - S86E1069 - S86E1077 - S8610B1015 - S8610C1005 - S8610F1008 - S8610F1016 - S8610F1024 - S8610F1032 - S86G1016 - S86G1032 - S86G1057 - S86G1073 - S86H1006 - S86H1022 - S86H1048 - S86F1042 - S86F1059 - S86F1067 - S86F1075 - S86F1083 - S86F1091 - S86G1008 - S8610M1029 - S8620H1028 - S86E1101 - S86E1119 - S86E1127 - S86F1000 - S86F1018 - S86F1026 - S8610H1012 - S8610H1038 - S8610H1046 - S8610H1053 - S8610H1079 - S8610M1003 - S90A100 - S90B1003 - S90B1011

HSC
1003-3 - 1003-300

ROBERTSHAW
780-715 - 780-735 - 780-737 - SP715 - SP715A - SP735 - SP735D - SP735L - USI 715U

PENN-JOHNSON
CSA42A-604R - CSA43A-600R - CSA44A-600R - CSA45A-601R - CSA45A-602R - CSA46A-600R - G60PAG-6 - G60PAJ-1 - G60PAK-1 - G60PAK-2 G60PFH-1 G60PFH-2   G60RCG-2   G60RCJ-1  G60RDG-1  G60RDK-1  G60RGL-1
G60RHL-1  G67AG-7  G67AG-8  G67BG-2  G67BG-3  G67BG-4  G67BG-5  CSA35A-617R  CSA35A-618R  CSA42A-600R  CSA42A-601R  CSA42A-603R  G60DCG-1  G60DCG-2  G60PAG-1  G60PAG-2  G60PAG-3  G60PAG-4
G60PAG-5  G60RAK-1  G60RBG-1  G60RBG-2 - G60RBG-3 - G60RBK-1 - G60RBK-2 - G66AG-1 - G66BG-1 - G66MG-1 - G66NG-1 - G67AG-3 - G67AG-4 - G60CBG-3 - G60CBG-4 - G60CBG-9 - G60CCA-1 - G60CCG-1 - G60CPG-1 - G60DBG-1 - G60QRL-1 - G60QRL-2 - G60QRL-3 - G60QSL-1 - G60QTH-1 - G60QTL-1 - G60RAG-1 - G65DFG - G65DFM-1 - G65DKG - G65DKM - G65FBG - G65FFG - G65FKG - CSA48A-600R - CSA49A-600R - CSA49A-605R - CSA51A-601R - CSA52A-600R - G60AAA-1 - G60PFL-1 - G60PFQ-1 - G60PVL-1 - G60QAG-2 - G60QAG-3 - G60QAK-1 - G60RHP-1 - G60RPL-1 - G60RSL-1 - G60ZAG-1 - G65BBG-1 - G65BBG-2 - G67MG-1 - G67MG-4 - G67NG-2 - G600AX-1 - G600AY-1 - G600MX-1 - G60AAG-1 - G60AAG-3 - G60AAG-4 - G60AAG-5 - G60AAG-6 - G60CAA-1 - G60QBG-1 - G60QBG-2 - G60QBG-3 - G60QBG-4 - G60QBG-5 - G60QBG-6 - G65BBG-3 - G65BBG-4 - G65BBG-5 - G65BBG-6 - G65BBG-7 - G65BBG-8 - G600NX-1 - G600RX-1 - G670AW-1 - G770MGA-1 - G770MGA-2 - G770MGC-1 - G60CAA-3 - G60CAG-1 - G60CAG-2 - G60CAG-3 - G60CAG-4 - G60CAG-5 - G60QBG-7 - G60QBG-8 - G60QBG-9 - G60QBH-1 - G60QBK-1 - G60QBK-3 - G65BBM-1 - G65BBM-2 - G65BBM-3 - G65BBM-4 - G65BCG-1 - G65BCM-1 - G770MGC-2 - G770MGC-3 - G770MHA-1 - G770NGA-1 - G770NGC-4 - G770NGC-5 - G60CAG-6 - G60CAG-7 - G60CAG-8 - G60CAG-9 - G60CBA-1 - G60CBA-3 - G60QBL-1 - G60QBL-2 - G60QCG-1 - G60QCJ-1 - G60QCL-1 - G60QDG-1 - G65BFG-1 - G65BFM - G65BKG-1 - G65BKG-2 - G65BKG-3 - G65BKM-1 - G770NGC-6 - G770NGC-7 - G770RGA-1 - G770RHA-1 - G770MHA-2 - G770MHC-1 - G60CBG-1 - G60CBG-10 - G60CBG-11 - G60CBG-14 - G60CBG-16 - G60CBG-17 - G60QFL-1 - G60QHL-1 - G60QJL-1 - G60QLG-1 - G60QPL-1 - G60QRH-1 - G65BKM-2 - G65BKM-3 - G65DBG - G65DBM-1 - G65DBM-3 - G65DCM-1 - G770NHA-1 - G770NHC-1 - G770RHA-2
