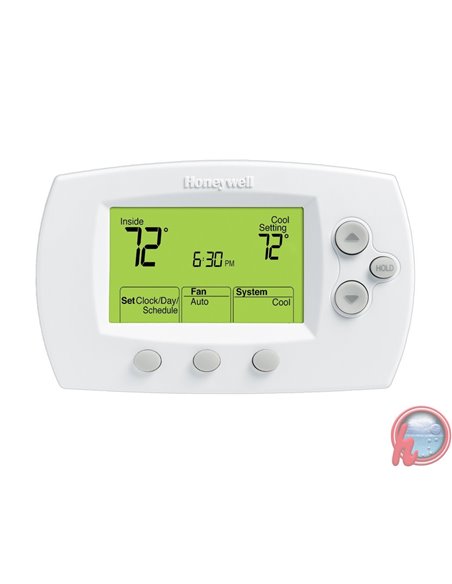

Termostato Programable FocusPRO™ TH6220D
Este termostato brinda control electrónico de los sistemas de calefacción y refrigeración de una sola etapa de 24 VCA o de los sistemas de calefacción de 750 mV.

Tipos de sistema (hasta 2heat/2cool)
• Calefacción de gas, petróleo o eléctrica con aire acondicionado.

• Aire caliente, agua caliente, estufas de alta eficiencia, bombas de calefacción, vapor, gravedad.

• Sólo calefacción, sistemas de doble cableado, alimentación para abrir y cerrar válvulas de
zona (serie 20) y abrir normalmente válvulas de zona.

• Sólo calefacción con ventilador.

• Sólo refrigeración.

• Sistemas de calefacción de 750 mV.

Opciones de alimentación

• Sólo alimentación a batería.
• Sólo cableado común.
• Cableado común con respaldo de
batería.
Opciones de cambio
• Selección de modos manual o de cambio automático.
Ajustes del sistema
• Heat, Off, Cool,Auto, Em Heat
Ajustes del ventilador
• Auto, On

Designaciones de terminales

Convencional

Y2 Contactor del compresor de 2° etapa
W2 Relé de calefacción de 2° etapa
G Relé del ventilador
W Relé de calefacción de 1° etapa
C Cable común del lado secundario del transformador del sistema de refrigeración
Y Contactor del compresor de 1° etapa
R Alimentación de calefacción (conecte al lado secundario del transformador del sistema de calefacción)
Rc Alimentación de refrigeración (conecte al lado secundario del transformador del sistema de refrigeración)

Bombeo de calor

L Reajuste del bombeo de calor (el terminal L recibe alimentación continua cuando el termostato se ajusta en Em Heat)
E Relé de calefacción de emergencia
Aux Relé de calefacción auxiliar
G Relé del ventilador
O/B Válvula de cambio para bombeo de calor
C Cable común del lado secundario del transformador del sistema de refrigeración
Y Contactor del compresor de 1° etapa
R Alimentación de calefacción. Conecte al lado secundario del transformador del sistema de calefacción.
Rc Alimentación de refrigeración. Conecte al lado secundario del transformador del sistema de refrigeración.

Opciones de alimentación y montaje
Alimentación de CA
El termostato puede alimentarse con 24 VCA o con baterías. Para cablear al termostato para alimentación de CA, conecte el lado común del transformador de refrigeración al terminal “C”, tal como se muestra a la izquierda.
Importante: Sólo retire el empalme R/Rc para los sistemas de 2 transformadores.

Alimentación a batería
El termostato se puede alimentar sólo con baterías o, si se usa alimentación de CA, proporcionar la alimentación de respaldo. Durante los cortes de alimentación eléctrica, las baterías guardan los ajustes de hora/día y alimentan la pantalla.
Después de la instalación, las baterías se pueden cambiar sin retirar el termostato de la pared.
