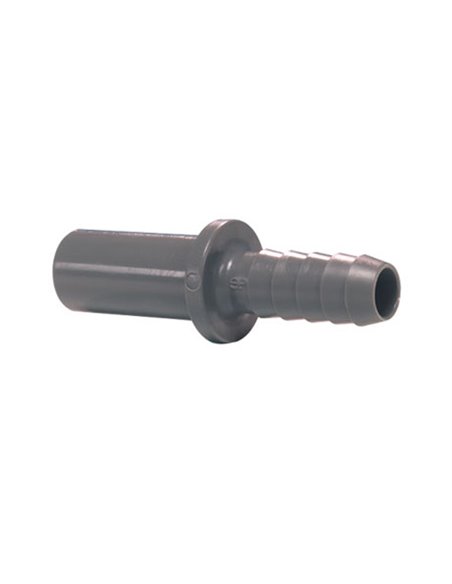

Espiga tubo/manguera 1/2" - 3/8" - John Guest

embalaje

Los racores Super Speedfit son adecuados para las siguientes presiones y temperaturas.

También apto para vacío

Dependiendo del tubo usado, bajo ciertas condiciones, los accesorios pueden usarse a presiones y temperaturas más altas. Consulte nuestro Departamento de Atención al Cliente para obtener orientación. Nota 1 barra = 14,5 PSIG.

Tipos de tubo

Tubo de plástico : polietileno, nailon y poliuretano que cumplen con las tolerancias que se muestran a continuación. Para tubos blandos o tubos de pared delgada, recomendamos el uso de insertos de tubo.

Tubo trenzado : el uso de los vástagos de tubo a manguera enumerados en las páginas 11, 16, 18, 21 y 26 es esencial cuando se usa el tubo. Se recomienda el uso de abrazaderas para retener el tubo trenzado en las púas.

Tubo de metal (blando) : latón, cobre o acero dulce que se ajusta a las tolerancias siguientes.

Tubo de metal (duro) : no recomendamos los racores Super Speedfit para tubos de metal duro o cromado.

Para tubos de acero inoxidable y otros tubos de metal pulido, recomendamos el uso de accesorios Superseal. Estos se muestran en la página 9 de este folleto.
Es fundamental que los diámetros exteriores estén libres de marcas y que el tubo esté desbarbado antes de insertar el racor.

Tolerancias de tubo

Los racores Super Speedfit se ofrecen para tubos con diámetros exteriores con las siguientes tolerancias.

Prueba de instalación y sistema

Los accesorios y el tubo deben mantenerse limpios y sin daños antes de su uso.
Todas las instalaciones de tubos y conexiones deben someterse a pruebas de presión después de la instalación para garantizar la integridad del sistema antes de entregarlas al usuario final. Consulte también "Cómo establecer una conexión".

Válvulas de 1/4 de vuelta

Estas válvulas han sido diseñadas para permitir el servicio temporal del equipo aguas abajo y solo deben usarse en la posición completamente abierta o completamente cerrada.
NO USE ESTAS VÁLVULAS: En una posición parcialmente abierta para controlar el flujo; para proporcionar una terminación permanente; sin tubería ensamblada o tapada (o conexiones roscadas selladas, o como un grifo o "grifo").

Productos quimicos

Para su uso con productos químicos u otros líquidos potencialmente agresivos, consulte nuestro Departamento de Atención al Cliente. En general, use solo pintura a base de agua o aceite. NO PERMITA EL CONTACTO CON pintura a base de celulosa, diluyentes o decapantes de pintura, fundente de soldadura o limpiadores agresivos (consulte Limpiadores y desinfectantes). Manténgase alejado de generadores de ozono como motores eléctricos, lámparas de vapor de mercurio y equipos eléctricos de alto voltaje.
No se recomienda el uso de accesorios Super Speedfit con gases explosivos, alcoholes de petróleo y otros combustibles o para sistemas de calefacción central.

Cubiertas de pinzas

Están disponibles como seguridad adicional contra la extracción del tubo o para proporcionar un medio simple de codificación de colores. La funda se ofrece en una gama de seis colores. Consulte la página 26 de este folleto.

Calidad de la comida

Los accesorios enumerados en la norma 51 de NSF en este folleto se fabrican con materiales que cumplen con la Administración de Alimentos y Medicamentos (FDA) y, por lo tanto, se recomiendan para aplicaciones de calidad alimentaria. La mayoría de los accesorios de este catálogo también están respaldados por una declaración de John Guest de conformidad con el Reglamento europeo (CE) n.o 1935/2004.

Valores de par máximo para roscas de plástico BSP, BSPT y NPT.

Los hilos de plástico generalmente no son tan fuertes como los hilos de latón. Los clientes y usuarios finales deben tener esto en cuenta al elegir productos para sus aplicaciones. Apretar demasiado las roscas de plástico provocará una tensión indebida y eventuales grietas y fugas. A continuación se muestran las cifras de torque máximo para roscas BSP y BSPT utilizadas en accesorios John Guest en roscas de acoplamiento que cumplen con los estándares de rosca BS o internacionales relevantes.

John Guest recomienda a los clientes OEM que consideren reemplazar los puertos roscados por los más modernos Cartridge Systems.
Se recomienda que todas las instalaciones se revisen antes de su uso para determinar que se ha realizado un sello.

Intervalos de mantenimiento y sustitución

Los productos John Guest generalmente requieren poco mantenimiento, pero como mínimo recomendamos una inspección visual de rutina. La frecuencia de la inspección visual dependerá de la severidad de la aplicación y el riesgo de falla. Si después de la inspección visual los productos John Guest parecen dañados, agrietados, carbonizados, descoloridos, deformados por el calor o corroídos, deben ser reemplazados. Cualquier producto que tenga o parezca tener una fuga debe reemplazarse.
La vida útil del producto se ve afectada por la gravedad de la aplicación, la hostilidad del entorno de trabajo y el contacto con productos químicos o líquidos agresivos. Por lo tanto, es importante que los especificadores / usuarios / clientes consideren los intervalos de reemplazo específicos en función de la vida útil anterior o cuando la falla pueda resultar en un tiempo de inactividad inaceptable, daños o riesgo de lesiones.

Limpiadores y desinfección de accesorios

Las superficies externas de los productos John Guest no deben entrar en contacto con limpiadores y agentes desinfectantes oxidantes o ácidos, por ejemplo (pero no limitado a) aquellos con un pH inferior a 4, un nivel alto de hipoclorito de sodio (lejía) o que contengan peróxido de hidrógeno. Nuestros proveedores de material plástico recomiendan ECOLAB Oasis 133 como un limpiador adecuado para las superficies externas de los productos fabricados por John Guest. Existen varios métodos diferentes para desinfectar las superficies internas de los sistemas de fluidos, que incluyen hipoclorito de sodio, peróxido de hidrógeno, dióxido de cloro u ozono. Es responsabilidad exclusiva del usuario final determinar si el método elegido es adecuado para su uso con los productos John Guest durante la vida útil planificada del sistema. Sin embargo, para evitar fallos prematuros innecesarios,La solución no debe dejarse en el sistema . Las soluciones de desinfección solo deben entrar en contacto con las superficies internas (portadoras de fluidos) del sistema. Si cualquier otra superficie de un accesorio entra en contacto con la solución desinfectante, se debe reemplazar todo el accesorio de inmediato . Los racores de polipropileno ofrecen una mayor resistencia a los productos químicos agresivos que los racores de acetal, pero no tienen las mismas propiedades mecánicas. Los accesorios de polipropileno John Guest generalmente se designan con el prefijo de número de pieza PP o PPM.

Cargas laterales

Los productos John Guest no están diseñados para usarse bajo carga lateral, ya que esto puede afectar negativamente su capacidad para funcionar a largo plazo. Asegúrese siempre de que los tubos estén bien alineados con el accesorio. Tampoco deben ser sometidos a ningún tipo de impacto u otro daño, como golpes o caídas, incluso accidentalmente. Si los accesorios se han dañado o sufrido un impacto, deben reemplazarse de inmediato. La garantía de John Guest no cubre las pérdidas causadas por ningún tipo de daño.

Garantía

Si bien ofrecemos una garantía contra defectos de fabricación o materiales, es responsabilidad del especificador asegurarse de que los accesorios y productos relacionados sean adecuados para su aplicación. La instalación debe realizarse correctamente de acuerdo con nuestras recomendaciones, cumpliendo con los códigos de práctica reconocidos y las normas nacionales relevantes, y debe recibir un mantenimiento adecuado. Consulte nuestros términos y condiciones de venta.
