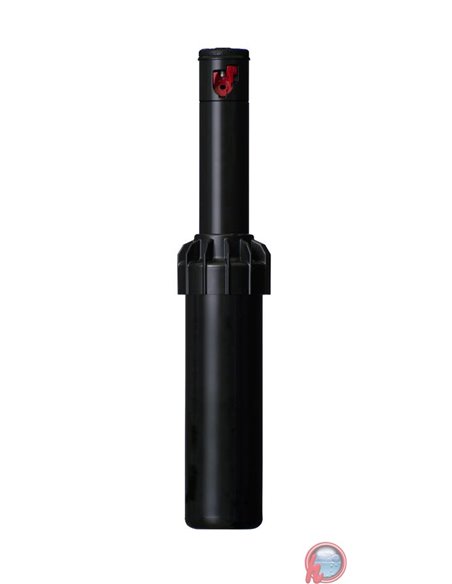

PGJ-ADJ
Radio: 4,3 a 11,6 m
Caudal: 0,13 a 1,23 m³/h
Conexión: 1/2''
El PGJ fue diseñado para tener todas las ventajas de los aspersores en zonas que habitualmente requieren un difusor. Entre sus muchas características, se encuentra un tipo de toberas fáciles de instalar y reemplazar, un uso eficiente del agua, un ajuste fácil del sector y toda la seguridad y durabilidad que proporciona una cubierta de goma. El PGJ es capaz de trabajar conjuntamente con turbinas mayores para combinar áreas grandes y pequeñas en una sola zona, proporcionando una comodidad y eficacia que los difusores no pueden ofrecer. Al utilizarlo de forma adecuada, el PGJ permite que con menos aspersores se trabaje de manera más eficiente a un precio más económico.
CARACTERÍSTICAS
-
Modelos: Aéreo, 10, 15 y 30 cm
-
Configuración del sector: de 40 a 360 grados
-
Tipos de tobera: 8
-
Rango de toberas: de 0,75 a 5,0
-
Tobera estándar de fábrica: 2,0
-
Cubierta de goma instalada de fábrica
-
Ajuste del sector por la parte superior
-
Mecanismo verificación rápida del sector
-
Engranaje lubricado por agua
-
Período de garantía: 2 años
Especificaciones de funcionamiento
- Radio: de 4,3 a 11,6 m
- Caudal: de 0,13 a 1,23 m3/h; de 2,2 a 20,5 l/min
- Intervalo de presión recomendado: de 1,7 a 3,8 bar; de 170 a 380 kPa
- Intervalo de presión de funcionamiento: de 1,4 a 6,9 bar; de 140 a 690 kPa
- Pluviometrías: 15 mm/h aprox.
- Trayectoria tobera: 14 grados aprox.
| |
| Datos de Rendimiento de Toberas PGJ
|
|---|
| Tobera |
Presión |
Radio |
Cauda |
Pluv. mm/hr |
| |
bar |
kPa |
m |
m³/hr |
l/min |
 |
 |
| .75 •
Rojo
|
1,7 |
170 |
4,3 |
0,13 |
2,2 |
14 |
17 |
| 2,0 |
200 |
4,6 |
0,14 |
2,4 |
14 |
16 |
| 2,5 |
250 |
4,9 |
0,16 |
2,7 |
13 |
15 |
| 3,0 |
300 |
5,2 |
0,18 |
3,0 |
13 |
15 |
| 3,5 |
350 |
5,2 |
0,19 |
3,2 |
14 |
17 |
| 3,8 |
380 |
5,5 |
0,20 |
3,4 |
13 |
15 |
| 1,0 •
Rojo
|
1,7 |
170 |
5,2 |
0,18 |
3,0 |
13 |
15 |
| 2,0 |
200 |
5,5 |
0,19 |
3,2 |
13 |
15 |
| 2,5 |
250 |
5,5 |
0,21 |
3,5 |
14 |
16 |
| 3,0 |
300 |
5,8 |
0,23 |
3,8 |
14 |
16 |
| 3,5 |
350 |
5,8 |
0,24 |
4,1 |
15 |
17 |
| 3,8 |
380 |
6,1 |
0,25 |
4,2 |
14 |
16 |
| 1,5 •
Rojo
|
1,7 |
170 |
6,1 |
0,27 |
4,5 |
15 |
17 |
| 2,0 |
200 |
6,4 |
0,29 |
4,8 |
14 |
16 |
| 2,5 |
250 |
6,4 |
0,32 |
5,4 |
16 |
18 |
| 3,0 |
300 |
6,7 |
0,36 |
6,0 |
16 |
18 |
| 3,5 |
350 |
6,7 |
0,39 |
6,4 |
17 |
20 |
| 3,8 |
380 |
7,0 |
0,40 |
6,7 |
16 |
19 |
| 2,0 •
Rojo
|
1,7 |
170 |
7,0 |
0,34 |
5,6 |
14 |
16 |
| 2,0 |
200 |
7,3 |
0,37 |
6,2 |
14 |
16 |
| 2,5 |
250 |
7,3 |
0,42 |
7,1 |
16 |
18 |
| 3,0 |
300 |
7,6 |
0,48 |
8,0 |
17 |
19 |
| 3,5 |
350 |
7,6 |
0,53 |
8,8 |
18 |
21 |
| 3,8 |
380 |
7,9 |
0,56 |
9,3 |
18 |
20 |
| 2,5 •
Rojo
|
1,7 |
170 |
7,9 |
0,46 |
7,6 |
15 |
17 |
| 2,0 |
200 |
8,2 |
0,49 |
8,1 |
14 |
17 |
| 2,5 |
250 |
8,2 |
0,54 |
9,0 |
16 |
18 |
| 3,0 |
300 |
8,5 |
0,59 |
9,8 |
16 |
19 |
| 3,5 |
350 |
8,5 |
0,63 |
10,5 |
17 |
20 |
| 3,8 |
380 |
8,8 |
0,65 |
10,9 |
17 |
19 |
| 3,0 •
Rojo
|
1,7 |
170 |
8,8 |
0,51 |
8,5 |
13 |
15 |
| 2,0 |
200 |
9,1 |
0,56 |
9,3 |
13 |
15 |
| 2,5 |
250 |
9,1 |
0,64 |
10,6 |
15 |
18 |
| 3,0 |
300 |
9,4 |
0,72 |
12,0 |
16 |
19 |
| 3,5 |
350 |
9,4 |
0,78 |
13,1 |
18 |
20 |
| 3,8 |
380 |
9,8 |
0,82 |
13,7 |
17 |
20 |
| 4,0 •
Rojo
|
1,7 |
170 |
9,8 |
0,80 |
13,3 |
17 |
19 |
| 2,0 |
200 |
10,1 |
0,83 |
13,8 |
16 |
19 |
| 2,5 |
250 |
10,1 |
0,89 |
14,8 |
18 |
20 |
| 3,0 |
300 |
10,4 |
0,94 |
15,7 |
17 |
20 |
| 3,5 |
350 |
10,4 |
0,98 |
16,3 |
18 |
21 |
| 3,8 |
380 |
10,7 |
1,00 |
16,7 |
18 |
20 |
| 5,0 •
Rojo
|
1,7 |
170 |
10,7 |
1,02 |
17,0 |
18 |
21 |
| 2,0 |
200 |
11,0 |
1,06 |
17,6 |
18 |
20 |
| 2,5 |
250 |
11,0 |
1,11 |
18,5 |
18 |
21 |
| 3,0 |
300 |
11,3 |
1,17 |
19,4 |
18 |
21 |
| 3,5 |
350 |
11,3 |
1,21 |
20,1 |
19 |
22 |
| 3,8 |
380 |
11,6 |
1,23 |
20,5 |
18 |
21 |
|
Nota:
Todas las pluviometrías están calculadas en un arco de 180 grados.
Para la pluviometría de un aspersor de 360 grados, dividir entre 2.
|
|
